Automatizace Hotelu Zleep s napojením na rezervační systém

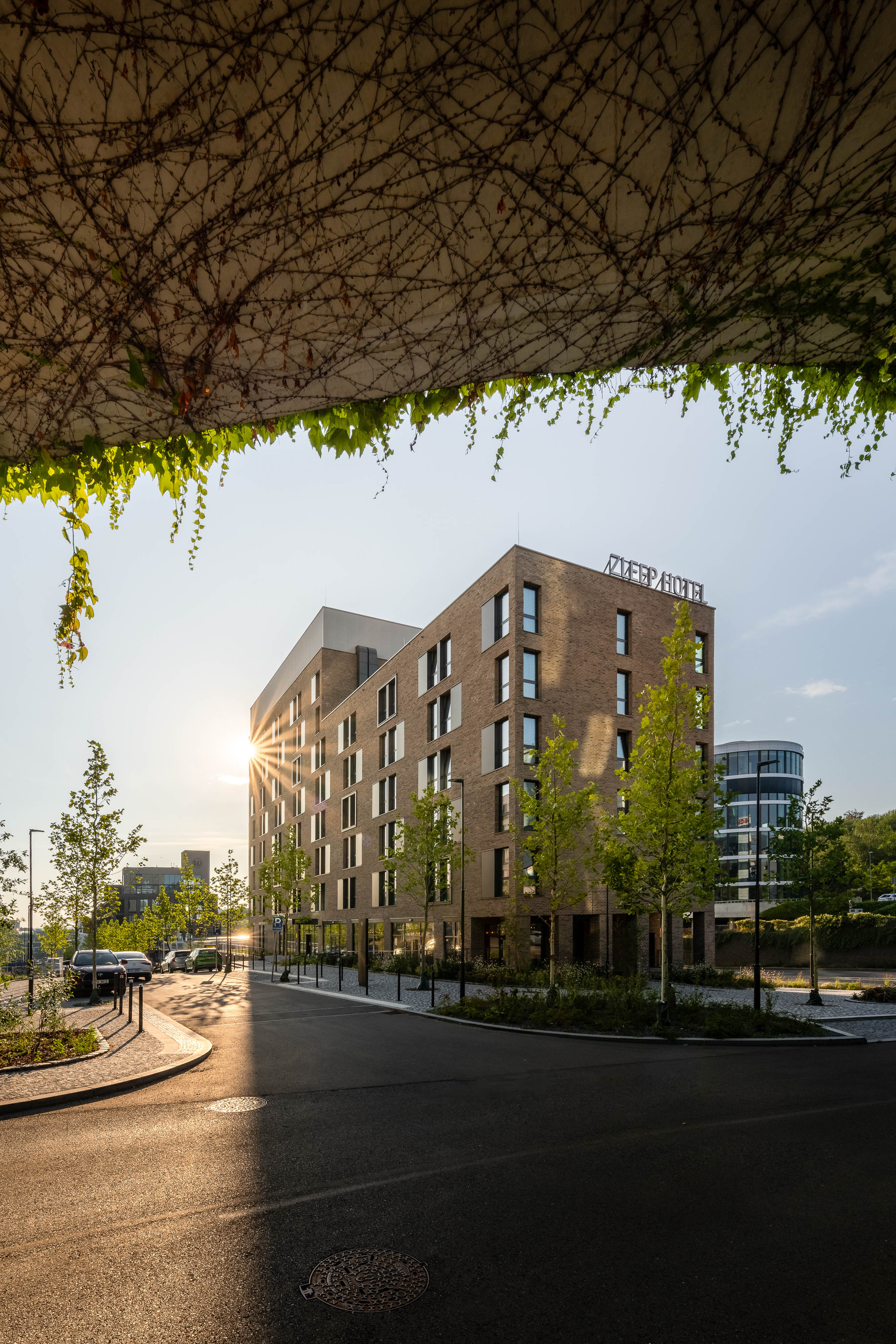

V pražských Radlicích vyrostl v rámci projektu Nová Waltrovka první zástupce hotelového řetězce Zleep Hotels na českém území. Hotel o 166 pokojích, 8 nadzemních a 2 podzemních podlažích, jehož interiéru dominují dřevo a čistý skandinávský styl, naleznete přímo na Radlické ulici. Představy investora, společnosti Penta Real Estate, v kombinaci se standardy tohoto řetězce svedly dohromady v oblasti automatizace výrobce řídicího systému WAGO a systémového integrátora OK control. Obě společnosti mají bohaté zkušenosti v řízení administrativních budov. Automatizovat hotel je trochu jiná disciplína, ale i zde se dají znalosti z kancelářského segmentu znamenitě využít a rozvinout.

Z pohledu technického zařízení budovy (TZB) jsou si vlastně hotel i administrativní budova hodně podobné. Naleznete zde zdroje tepla, chladu, vzduchotechnické jednotky, rozvody médií a tak dále. V případě Hotelu Zleep je většina těchto technologií umístěna na střeše budovy. V suterénu, kde jsou situovány parkoviště a sklady, se pak nacházejí ještě další technologie vzduchotechniky.

Ani při pohledu na vnitřní řešení automatizace, tedy řízení tepelného komfortu, výměny vzduchu, osvětlení apod., nenajdeme velké odlišnosti. „Z našeho pohledu návrhu automatizace je hotel vlastně taková administrativní budova s velkým počtem stejných kanceláří,“ říká Roman Vacek ze společnosti WAGO a dodává: „Naopak u hotelové budovy vidím výhodu v tom, že již ve fázi projektu je znám fit-out vnitřních prostor, tedy počet a rozložení hotelových pokojů. Každý pokoj pak obsahuje stejnou řídicí jednotku pro ovládání místnosti. V tom jsou kanceláře se svojí variabilitou dispozic složitější.“

Komfort, energetická efektivita, ale i hygiena se dají automatizovat

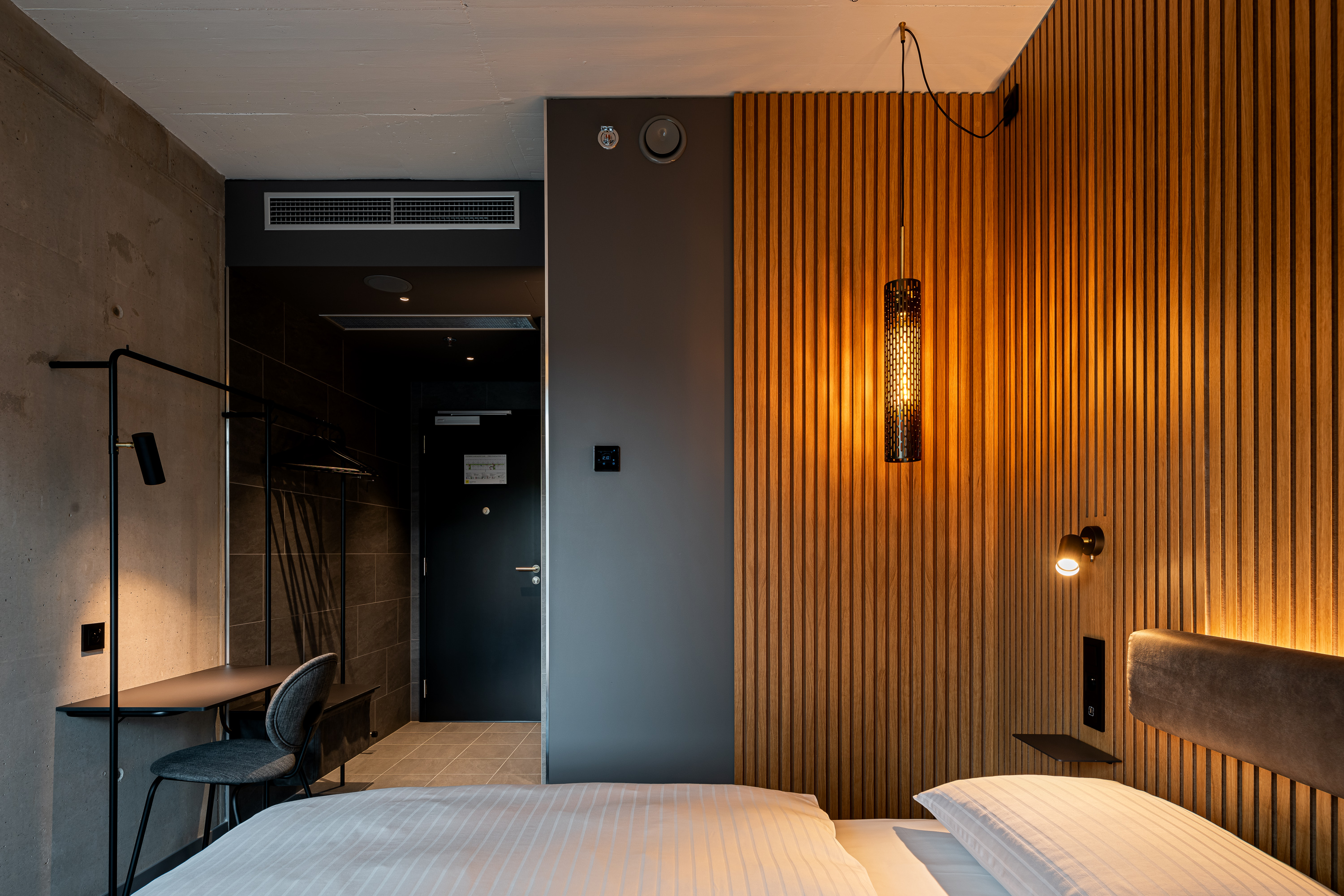

Na hotelových pokojích se automaticky řídí fancoilová jednotka, která se stará o vytápění nebo chlazení pokoje. Host si na ovládacím panelu může nastavit vnitřní teplotu v daném rozsahu a upravit intenzitu větrání. V případě, že je otevřeno okno, fancoilová jednotka přechází do útlumového režimu a přestává topit nebo chladit. Pokojové jednotky jsou připojeny k centrálnímu počítači, který je umístěn v kanceláři manažera hotelu. Tento počítač komunikuje s rezervačním systémem hotelu a umožňuje automaticky podle obsazenosti pokoje upravovat jeho teplotu na komfortní nebo útlumovou úroveň. Tím dochází k efektivnímu a ekonomickému provozu hotelu.

Na pokojových toaletách byl instalován systém automatického proplachu, který zaručuje velmi vysoké hygienické standardy. Modul hygienického proplachu je propojen s pokojovou jednotkou, která vyhodnocuje stav a činnost tohoto modulu.

Technické řešení automatizace budovy hotelu

V rámci celé budovy byl navržen ucelený systém řízení značky WAGO využívající programovatelných PLC jednotek s příslušným počtem vstupních/výstupních (I/O) bodů umístěných v rozvaděčích MaR. Ty komunikují s centrálním řídicím pracovištěm a mezi sebou navzájem. Tímto pojetím jsou dány předpoklady k ekonomickému, bezpečnému a dostatečně komfortnímu provozu budovy. „Řídicí systém WAGO využíváme pro jeho robustnost a spolehlivost. Ta je pro nás naprosto klíčová kvůli mnohaletým zárukám, které musíme držet,“ dodává Jiří Zlata za společnost OK control.

Centrální řídicí systém

Pro monitorování a ovládání systému MaR slouží pracovní stanice (velín) s grafickou nadstavbou. Jedná se o moderní vizualizační software umožňující případné rozšiřování, vzdálené přístupy, rozvržení přístupových oprávnění jednotlivých uživatelů a integraci jednotlivých systémů.

Vzdálený přístup na dispečerské pracoviště je umožněn prostřednictvím plnohodnotného WebServeru s přístupem přes webový prohlížeč. Ochrana přístupů před nežádoucím použitím je zajištěna přihlašovacím jménem a heslem. Na každé konkrétní přihlašovací jméno je vázána i úroveň oprávnění přístupu.

Toto dispečerské pracoviště slouží k vizualizaci technologických procesů a zajišťuje grafické zobrazení regulované technologie se zobrazením skutečných hodnot veličin a stavu jednotlivých částí zařízení. Pracoviště slouží také k archivaci měřených dat, správu trendů a alarmů. V případě výskytu závažných poruch jsou tato hlášení odesílána pomocí SMS servisní organizaci pro rychlý technický zásah.

Systém MaR v hotelu řídí a monitoruje:
• plynovou kotelnu složenou z dvojice kondenzačních kotlů  o výkonu 2× 280 kW;
• zdroj chladu – kompaktní chladicí agregát vzduch-voda s výkonem 303 kW;
• regulaci tepelné pohody v hotelových pokojích;
• vzduchotechnické rekuperační jednotky pro pokoje, snídárnu, suterén a garáže;
• kontrolu detekce CO v garážích,
• optimalizaci spotřeby elektrické energie – čtvrthodinové maximum (e-max);
• měření spotřeby tepla, chladu, vody, elektrické energie pomocí měřičů s výstupem M-Bus

www.wago.cz

Odkaz na video je zde: https://youtu.be/Sc0F3ZeDoBY
